工業內窺鏡的工作原理是什么？

　　工業內窺鏡這種無損設備讓很多高精密機械避免了很多麻煩，自然，很多人對其的工作原理就很好奇，那么就和大家講講工業內窺鏡的的工作原理是什么？

　　工業內窺鏡的原理

　　1、硬性內窺鏡的結構通常包括：物鏡、轉像透鏡、導光束、目鏡、以及不銹鋼管。工作原理是：利用插入在不銹鋼管內的轉像透鏡光學系統來傳送影像，并由光導纖維提供傳光照明，內置光纖把照相光線從獨立的冷光源直接傳送至工作位置上。

　　2、纖維內窺鏡通常由插入部、操作部與目鏡部組成，其中插入部是可以彎曲的，包括：物鏡、導像束等。工作原理是：由高品質的傳像纖維來傳送圖像，可以通過目鏡直接觀察，傳像纖維束、光纖及調校前端擺頭角度的鋼絲均全部內置，并且另配有專用的冷光源。

　　3、上面介紹了硬性內窺鏡和纖維鏡這兩種工業內窺鏡的工作原理，它們都可以通過目鏡直接觀察，也可以加裝圖像采集顯示系統，例如：與數碼相機配合使用。但是電子視頻內窺鏡則具有自主成像功能，其結構中也相應包括：用于進行電子圖像顯示的視頻控制部件以及顯示部件。工作原理是：通過物鏡成像傳至CCD（電荷藕合器件圖像傳感器）上，然后CCD再把光像轉變成電子數據信號，電子數據信號傳送至視頻控制部件，再由視頻控制部件把影像輸出至顯示部件（例如顯示屏幕）上。上面介紹了硬性內窺鏡和纖維鏡這兩種工業內窺鏡的工作原理，它們都可以通過目鏡直接觀察，也可以加裝圖像采集顯示系統，例如：與數碼相機配合使用。但是電子視頻內窺鏡則具有自主成像功能，其結構中也相應包括：用于進行電子圖像顯示的視頻控制部件以及顯示部件。工作原理是：通過物鏡成像傳至CCD（電荷藕合器件圖像傳感器）上，然后CCD再把光像轉變成電子數據信號，電子數據信號傳送至視頻控制部件，再由視頻控制部件把影像輸出至顯示部件（例如顯示屏幕）上。

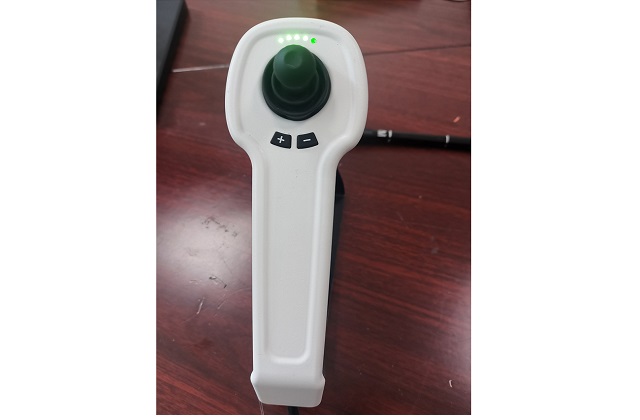

　　微視光電工業內窺鏡

　　工業內窺鏡的測量方法

　　一般有比較測量法和絕對測量法，而絕對測量法的發展歷程則經歷了陰影測量法、雙物鏡測量法、三維立體相位掃描測量法、三維立體雙物鏡測量法。目前國內使用工業內窺鏡主要是相對測量或比較測量，只能做為輔助測量手段。

　　1、比較測量法：基于檢測圖像中一個已知的尺寸作為參考，來測量其他的物體；

　　2、絕對測量法：這種測量技術無需參考物，而是靠系統自身直接得出測量結果，絕對測量法包括陰影測量法、雙物鏡測量法、三維立體相位掃描測量法、三維立體雙物鏡測量法；

　　3、其他測量方法相比較，三維立體相位掃描測量法和三維立體雙物鏡測量法是更為先進的方法，因為在三維空間進行測量，具有提升測量精準度、減少人為誤差等很多優點。

　?。?）三維立體相位掃描測量法，將多幅移相的光柵投射到被測物體表面，通過對條紋圖像的相位分析，得到整個表面三維數據信息和三維點云圖，形成被測物的3D立體模型，并在此基礎上進行測量。

　?。?）三維立體雙物鏡測量法使用傳統的普通雙物鏡測量鏡頭，通過搭配最新算法及校準處理技術來進行測量，即是在傳統的普通雙物鏡測量基礎上實現3D點云成像技術。
